Cartouches chauffantes

CETAL offre une large gamme de cartouches spiralées chauffantes commençant par la taille micro (type WRP/F 1,0 x 1,6) jusqu’à la taille maxi (type WRP 4,8 x 8,6) avec différentes tailles et diamètres.

Elles présentent de nombreux avantages, tels qu’une conduction thermique optimale, en particulier avec les cartouches rectangulaires, une puissance élevée sous un faible encombrement, une courbe de température uniforme, des diamètres extérieurs réduits et des connexions éloignées de la zone de chauffe.

Applications principales

Les cartouches chauffantes spiralées de section rectangulaire (P), carrée (Q), ronde (R), sont utilisées pour le chauffage de moules à canaux chauds, de buses d’injection, de machines de conditionnement, d’appareils de laboratoire et médicaux ainsi que dans toutes les industries mécaniques, électriques et chimiques.

CETAL offre une gamme multi application et économique avec une large possibilité concernant

  • Puissance, charge surfacique et distribution de la chaleur sur-mesure
  • Epaisseur de paroi et les options de montage

CETAL offre une large gamme d’options pour la fixation

  • Diamètre intérieur minimisé pour un ouvrir la cartouche chauffante spiralée lors du montage
  • Dilatation thermique minimisée avec tube réflecteur
  • Serrage ferme avec collier de serrage avec vis axiale
  • Collier de serrage avec vis tangentielle
  • Système de fermeture

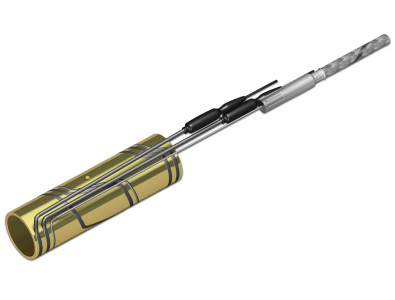

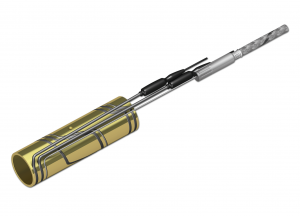

Basé sur le principe prouvé des cartouches chauffantes spiralées usuelles, CETAL offre une excellente solution de chauffage pour buses.

Les cartocuhes spiralées mini (épaisseur de paroi de 2mm selon les modèles) ou Micro (épaisseur de paroi de 1,3mm selon les modèles) sont pressées dans une rainure afin de permettre l’économie significative d’espace.

Le fonctionnement dans la rainure avec ou sans thermocouple ainsi que la distribution de la puissance peuvent être déterminés individuellement.

Applications principales

  • Cartouche spiralée pressée avec profil rainuré défini par l’utilisateur
  • Distribution de puissance reproductible
  • Epaisseur de paroi minimum pour réduire les espaces
  • Le minimum de puissance disponible au milieu de la buse
  • Cylindre en laiton
  • Même option de connexion que la gamme de cartouches spiralées usuelles

CETAL offre une large gamme de cartouches chauffantes (Standard ou sur-mesure) pour couvrir de nombreuses applications particulièrement dans l’industrie du plastique.

L’excellente connaissance, des matériaux de très haute qualité, ainsi qu’une fabrication remarquable garantissent une longue durée de vie et des performances excellentes.

A travers d’étroites – aussi dans le cas d’applications spéciales – CETAL apporte des solutions innovantes et impusle de nouveaux développements aux cartouches chauffantes (ex: connexion parfaitement étanche…)

Vous trouverez dans notre brochure une large gamme de produit standard.

Exemples d’application

  • Injection plastique – Chauffage interne de moule à injection
  • Systèmes à canaux chauds  – Chauffage d’outils de moulage
  • Industrie emballage – outils de soudure
  • Industrie emballage – outils de marquage
  • Industrie textile – Chauffage de couteaux chauffants
  • Industrie du papier – Chauffage de rouleaux
  • Laboratoires – Chauffage d’équipements d’analyse

CETAL offre une large gamme de thermocouples et de sondes de température RTD :

Domaines d’application :

  • Industrie plastique
  • Ingénierie mécanique
  • Industrie de l’acier
  • Industrie chimique
  • Industrie céramique et du verre
  • Industrie de l’énergie
  • Industrie pharmaceutique
  • Système de fours
  • Bancs de tests pour moteurs
  • Industrie de l’emballage / Packaging
  • Industrie automobile

Thermocouples

Un thermocouple consiste en 2 fils faits de matériaux différents qui, due à l’effet thermoélectrique, produisent une tension à partir de laquelle la température peut être déduite.

En fonction de la température d’application, différents thermocouples sont disponibles pour être sélectionnés.

Type J fer/cupro-nickel selon DIN EN 60584 & ANSI 96.1

Type L fer/cupro-nickel selon DIN 43710

Type K nickel-chrome/nickel selon DIN EN 60584 & ANSI 96.1

Type K nickel-chrome/nickel selon DIN 43710

De plus, les types de thermocouples suivants sont également disponibles sur demande :

  • Type E, R, S, et T selon DIN EN 60584 & ANSI 96.1
  • Type N selon DIN EN 60584
  • Type B selon ANSI 96.1
  • Type U selon DIN 43710

Le point de mesure peut être fabriqué à la fois avec ou sans masse. Vous pouvez sélectionner la classe de tolérance selon class 1 et class 2.

Caractéristiques techniques et avantages
  • Aussi adaptés à l’utilisation dans des gammes de plus hautes températures, tels que les types B, R et S, qui peuvent résister à des températures allant jusqu’à 1600°C
  • Temps de réponse court lors de changement de température pour des réactions rapides au niveau du système de contrôle, particulièrement avec un point de mesure sans masse
  • Résistants aux contraintes mécaniques et moins sensibles aux chocs et aux vibrations que, par ex, les sondes RTD
  • Type de prise de température très répandu et très bien connu
  • Peu cher

Sondes RTDs

Les sondes RTDs sont utilisées pour mesurer la température dans de nombreux secteurs de l’industrie. Dans ce cas, la résistance ohmique est utilisée comme sonde de température. La valeur de résistance est directement dépendante de la température. Le platine est le matériau résistif choisi. Le plus utilisé est l’alliage de platine nommé Pt 100, qui est fabriqué selon la norme DIN EN 60751. D’autres type de sonde sont également disponibles, par exemple :

  • Pt100
  • Pt500
  • Pt1000
  • Ni100
  • Ni120
  • Différentes sondes NTC

Afin de réduire les effets de résistance des câbles et leurs variations dépendantes de la température, nous fabriquons les sondes avec des connexions pour 3 ou 4 circuits, ainsi que ceux avec des connexions 2 circuits.

Vous pouvez sélectionner la classe de tolérance selon class A et class B.

Caractéristiques techniques et avantages
  • Plus haute précision de mesure que les thermocouples
  • Stabilité optimum tout au long de leur vie
  • Haute résistance chimique du fait de l’utilisation du platine

Type de sondes de températures

Tous les sondes de températures peuvent être en principe couvertes à partir de thermocouples ou sondes RTDs.

Thermocouple et sondes RTDs à isolation minérale

Les thermocouples et sondes de température à isolation minérale, aussi connu comme thermocouples et sondes de peau, représente un type spécial de thermocouple et sonde. Ils sont construits à partir d’un câble à isolation minérale, à paroi fine et flexible qui permet d’obtenir une longue durée de vie grâce à sa construction antichoc. Ils diffèrent des autres sondes de température au niveau de leur construction compacte, du temps de réponse très rapide aux changements de température, et de leur flexibilité, qui leur permet d’être introduit dans des points de mesure difficiles à atteindre.

Les matériaux utilisés (1.4541 and 2.4816) signifient que la gaine soudée et brasée possède les propriétés optimum de résistance à haute température et répondent aux conditions typiques d’environnement avec des gaz ou liquides.

Les connecteurs et raccords sont disponibles en différents types.

Type de connexions:
  • Extrémités ouvertes
  • Tète de connexion
  • LEMO connecteurs
  • Connecteurs de compensation
  • Mini connecteurs de compensation

De nombreux autres connecteurs sur demande.

Domaines d’application usuels
  • Buse à canaux chauds
  • Analyse des gaz de combustion
  • Construction de four
  • Aciérie
  • Laboratoires
  • Installations de tests et bancs d’essais

Thermocouples et sondes RTDs d’angle (Types PWF 1 et TEF 12)

Adaptés pour la mesure de température dans les moules d’injection plastique et zinc. Les sondes de températures d’angle ont un intérêt à chaque fois qu’une sortie de câble droite n’est pas possible ou non souhaitée, par ex. pour des raisons d’encombrements. Les ressorts coudés de protection des fils de connexion permettent de les protéger mécaniquement. La sonde est fixée en place, par ex. avec un raccord à compression ou avec un filetage.

Thermocouples et sondes RTDs insérés en surface (Types TEF 2/PWF 2)

Les sondes de température insérées en surface sont utilisées de préférence pour la mesure de température dans des objets solides, par ex. tête d’application de colle chaude ou mâchoires de soudure/scellement pour les machines d’emballage. La jonction de câble avec le tube protecteur est intégrée. Le tube protecteur en inox protège le point de mesure d’influences chimiques et de dommages mécaniques.

La sonde de température est fixée en place par insertion directe dans le trou ou avec une bride.

Thermocouples et sondes RTDs avec bouchon à baïonnette (Types TEF ou PWF 4, 11, 16, 20)

Les thermocouples et sondes de température avec bouchon à baïonnette sont utilisés de préférence pour la mesure de température dans des objets solides, coussinets de glissement, et outils, par ex. pour le moulage par injection ou l’extrusion du plastique dans l’industrie du plastique.

La forme spéciale de la pointe de la sonde signifie que ces sondes de température sont adaptées pour l’utilisation de trous de sonde plans ou coniques.

Le ressort de compression rigide fait d’inox résistant aux acides et poussières, qui agit à la fois comme protection anti-pli, assure que la pointe de la sonde exerce une pression de contact constante dans le trou de sonde. La longueur d’installation peut être ajustée par torsion du bouchon à baïonnette.

Le bouchon à baïonnette est disponible dans différents diamètres.

Des adaptateurs pour culots à vis sont disponibles dans différentes conceptions.

Thermocouple à bague (Types TEF 13/30)

Les thermocouples à bague ont été développés pour la mesure de température de surface. Ils peuvent être facilement fixé avec une vis adaptée pour de nombreux domaines d’applications, par ex. systèmes de canaux chauds.

Thermocouple de surface (Type TEF A)

Pour la mesure de température sur des pipelines ou toutes formes cylindriques. La sonde de température est soudée ou brasée sur place. Le ressort de compression anti-pli du câble de connexion sert de protection mécanique.

Thermocouple à collier de serrage (Type TEF SP)

Classiquement appelé « thermomètre pour collier de serrage » ou également « sonde RTD pour collier de serrage ». Ils sont utilisés pour déterminer la température de pipelines ou corps cylindriques. Ils sont fixés en utilisant un collier de serrage ajustable. Le ressort de compression anti-pli du câble de connexion sert de protection mécanique.

Thermocouple monté sur bride (Type TEF 68)

Pour les mesures de température sur des outils, par ex. systèmes à canaux chauds.

Ce type de sonde de température est particulièrement économique en termes d’espace et peut être facilement fixé sur la bride avec une vis. Le ressort de compression anti-pli du câble de connexion sert de protection mécanique.

Industrie automobile

Thermocouple / sonde RTD à isolation minérale

Applications générales

  • Compartiment moteur
  • Convertisseur catalytique
  • Tuyau d’échappement
Thermocouple / et sonde RTD à isolation minérale à visser

Applications générales

  • Compartiment moteur
  • Turbocompresseur
  • Bac à huile
  • Tuyau d’échappement
Thermocouple fil

Applications générales

  • Zone difficilement accessible avec espace limité et/ou temps de réponse rapide
Thermocouple de surface auto-adhésif

Applications générales

  • Rapide, économie d’espace, mesure de temperature en surfaces non complexes, par ex. intérieur voiture ou bottes
Thermocouple ressort / Thermocouple de friction

Applications générales

  • Prise de température sur les disques de frein ou autres surfaces en rotation
Thermocouple inséré

Applications générales

  • Prise de température sur les disques de frein (Pour installation dans les disques de frein)
Barrette de raccordement

Applications générales

  • Consolide différentes connexions de fils pour réduire l’effort de câblage et l’économie d’espace

CETAL offre une large gamme de produits pour des applications dans l’industrie du surmoulage (surmoulage en chambre chaude).

Le système de chauffage pour buse fermée (type GMH) basé sur les éléments chauffants spiralés Maxi avec distribution de puissance, offre la possibilité d’un chauffage homogène dans la chambre principale.

Le système soudé autour de la partie chauffante empêche la pénétration de matière, des économies d’énergie (Jusqu’à 60% comparé au chauffage traditionnel) ainsi que des temps de cycle plus court et des économies de matières (barre de coulée plus courte et des temps de cycle plus court par l’immersion profonde de l’outil).

Accessoires

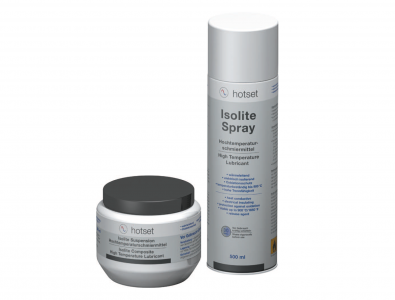

Avec le lubrifiant haute température Isolite spray ou composite, la capacité d’insertion des éléments chauffants peut être considérablement améliorée.
