Élément chauffant formable à froid
Avantages
- Installation facile avec un résultat uniforme
- Formable à la main
- Stockage en version droite pour limiter l’espace de stockage
- Pas d’outillage spécifique nécessaire
- Technologie brevetée assurant un transfert thermique optimisé
- Jusqu’à 75% de contact en peau avec les hotflex à section ronde ou carré quand la géométrie de la rainure est respectée
- Temps de mise en chauffe rapide
- Différence de T°C minimale entre la peau de la résistance et l’outil chauffé
- 3 dimensions de rainure possible
- Rayon de cintrage le plus petit de l’industrie
- La flexibilité du produit hotflex permet de chauffer à l’endroit nécessaire ; une amélioration par rapport à la cartouche droite rigide
- Réduction de la consommation d’énergie et donc des coûts : la masse de l’outil peut être réduite

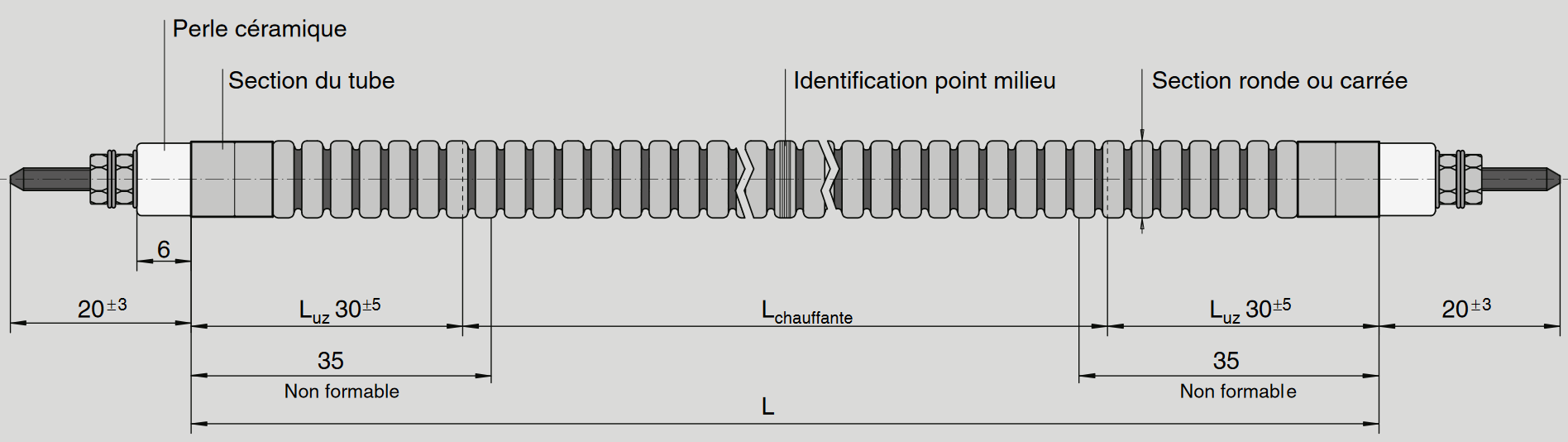

La longueur du hotflex peut s‘alonger en fonction du nombre de coudes.
|
Type Hotflex |
L min [mm] |
L max [mm] |
Section tube max [mm] |
Rayon interne min. pour formage |
Charge surfacique max. [W/cm²] |
Puissance max. [W] à 230 V |
|
Ø 6.5 |
300 |
1800 |
24 |
6.5 |
10 |
2190 |
|
Ø 8.0 |
300 |
2600 |
10 |
10 |
15 |
5200 |
|
Ø 8.5 |
300 |
2600 |
10 |
10 |
15 |
5200 |
|
Stock ID |
L [mm] |
P [W] |
|
6500300 |
300 |
350 |
|
6500350 |
350 |
400 |
|
6500400 |
400 |
500 |
|
6500450 |
450 |
600 |
|
6500500 |
500 |
650 |
|
6500550 |
550 |
700 |
|
6500600 |
600 |
800 |
|
6500650 |
650 |
850 |
|
6500700 |
700 |
900 |
|
6500750 |
750 |
1000 |
|
6500800 |
800 |
1100 |
|
6500850 |
850 |
1200 |
|
6500900 |
900 |
1300 |
|
6500950 |
950 |
1350 |
|
6501000 |
1000 |
1400 |
|
6501050 |
1050 |
1450 |
|
6501100 |
1100 |
1500 |
|
6501150 |
1150 |
1550 |
|
6501200 |
1200 |
1600 |
|
6501250 |
1250 |
1650 |
|
6501300 |
1300 |
1700 |
|
6501350 |
1350 |
1800 |
|
6501400 |
1400 |
1900 |
|
6501450 |
1450 |
2000 |
|
6501500 |
1500 |
2100 |
|
Stock ID |
L [mm] |
P [W] |
|
6300400 |
400 |
795 |
|
6300425 |
425 |
850 |
|
6300450 |
450 |
910 |
|
6300475 |
475 |
970 |
|
6300500 |
500 |
1025 |
|
6300525 |
525 |
1090 |
|
6300550 |
550 |
1145 |
|
6300575 |
575 |
1200 |
|
6300600 |
600 |
1260 |
|
6300625 |
625 |
1320 |
|
6300650 |
650 |
1380 |
|
6300675 |
675 |
1440 |
|
6300700 |
700 |
1495 |
|
6300725 |
725 |
1550 |
|
6300750 |
750 |
1615 |
|
6300775 |
775 |
1670 |
|
6300800 |
800 |
1730 |
|
6300825 |
825 |
1790 |
|
6300850 |
850 |
1845 |
|
6300875 |
875 |
1900 |
|
6300900 |
900 |
1960 |
|
6300925 |
925 |
2020 |
|
6300950 |
950 |
2080 |
|
6300975 |
975 |
2140 |
|
6301000 |
1000 |
2195 |
|
6301025 |
1025 |
2260 |
|
6301050 |
1050 |
2316 |
|
6301075 |
1075 |
2370 |
|
6301100 |
1100 |
2430 |
|
6301125 |
1125 |
2480 |
|
6301150 |
1150 |
2545 |
|
6301175 |
1175 |
2600 |
|
6301200 |
1200 |
2665 |
|
6301225 |
1225 |
2730 |
|
6301250 |
1250 |
2780 |
|
6301275 |
1275 |
2840 |
|
6301300 |
1300 |
2895 |
|
6301325 |
1325 |
2960 |
|
6301350 |
1350 |
3015 |
|
6301375 |
1375 |
3070 |
|
6301400 |
1400 |
3130 |
|
6301425 |
1425 |
3180 |
|
6301450 |
1450 |
3245 |
|
6301475 |
1475 |
3300 |
|
6301500 |
1500 |
3365 |
|
6301525 |
1525 |
3420 |
|
6301550 |
1550 |
3480 |
|
6301575 |
1575 |
3530 |
|
6301600 |
1600 |
3600 |
|
Stock ID |
L [mm] |
P [W] |
|
6100300 |
300 |
650 |
|
6100350 |
350 |
750 |
|
6100375 |
375 |
825 |
|
6100400 |
400 |
900 |
|
6100425 |
425 |
975 |
|
6100450 |
450 |
1050 |
|
6100475 |
475 |
1100 |
|
6100500 |
500 |
1150 |
|
6100525 |
525 |
1225 |
|
6100550 |
550 |
1300 |
|
6100575 |
575 |
1375 |
|
6100600 |
600 |
1450 |
|
6100625 |
625 |
1525 |
|
6100650 |
650 |
1600 |
|
6100675 |
675 |
1675 |
|
6100700 |
700 |
1750 |
|
6100725 |
725 |
1825 |
|
6100750 |
750 |
1900 |
|
6100775 |
775 |
1975 |
|
6100800 |
800 |
2050 |
|
6100825 |
825 |
2125 |
|
6100850 |
850 |
2200 |
|
6100875 |
875 |
2275 |
|
6100900 |
900 |
2350 |
|
6100925 |
925 |
2425 |
|
6100950 |
950 |
2500 |
|
6100975 |
975 |
2575 |
|
6101000 |
1000 |
2650 |
|
6101025 |
1025 |
2725 |
|
6101050 |
1050 |
2800 |
|
6101075 |
1075 |
2865 |
|
6101100 |
1100 |
2930 |
|
6101150 |
1150 |
3060 |
|
6101200 |
1200 |
3190 |
|
6101250 |
1250 |
3320 |
|
6101300 |
1300 |
3450 |
|
6101350 |
1350 |
3580 |
|
6101400 |
1400 |
3710 |
|
6101450 |
1450 |
3840 |
|
6101500 |
1500 |
3970 |
|
Stock ID |
L [mm] |
P [W] |
|
6110500 |
500 |
700 |
|
6110550 |
550 |
780 |
|
6110600 |
600 |
860 |
|
6110650 |
650 |
950 |
|
6110700 |
700 |
1000 |
|
6110750 |
750 |
1100 |
|
6110800 |
800 |
1190 |
|
6110850 |
850 |
1250 |
|
6110900 |
900 |
1350 |
|
6110950 |
950 |
1430 |
|
6111000 |
1000 |
1500 |
|
6111050 |
1050 |
1590 |
|
6111100 |
1100 |
1650 |
|
6111150 |
1150 |
1750 |
|
6111200 |
1200 |
1830 |
|
6111250 |
1250 |
1900 |
|
6111300 |
1300 |
1990 |
|
6111350 |
1350 |
2070 |
|
6111400 |
1400 |
2150 |
|
6111450 |
1450 |
2230 |
|
6111500 |
1500 |
2300 |
