Coffrets de puissance et de régulation

Les coffrets de puissance et de régulation CETAL sont conçus spécifiquement pour des applications de chauffage industriel.

Les coffrets de puissance et de régulation sont standardisés et prêts à l’emploi afin de permettre les meilleurs coûts et délais de livraison.

CETAL vous propose également des coffrets adaptés à votre process.

La fiabilité et la robustesse sont des principes clés pour nos ingénieurs.

Avantages

  • Ensemble adapté à des applications de chauffage industriel
  • Installation et mise en service rapide et sécurisée
  • Composants Eurotherm / Schneider Electric de haute qualité
  • Contacteur de ligne de sécurité indépendant de la régulation
  • Dimensions réduites pour un gain de place
  • Gain de temps d’étude

Description technique

CETAL, concepteur et fabricant d’équipements de chauffage industriels, vous propose une gamme de coffrets de puissance et de régulation prêts à l’emploi adaptés à votre process.

Quel mode de régulation choisir ?

Pour des process à inertie thermique élevée (par exemple, le chauffage de grands réservoirs d’eau ou d’huile), un coffret de commande de type TOUT / RIEN (TOR) par des contacteurs est suffisant (modèles ARS ou ARC).

Si le process consiste en un chauffage instantané de liquide ou de gaz (par exemple, des réchauffeurs en ligne) ou si une réaction rapide avec une grande précision de contrôle de la température ou/et avec des débits variables est requise, des régulateurs PID de commande seront le plus appropriés. Avec réglage de puissance par thyristors (modèle ART).

Implantation

  • En local technique
  • Implantation hors zone ATEX.

Les coffrets sont équipés de composants de haute qualité Eurotherm / Schneider Electric.

Dans le coffret

  • Interrupteur sectionneur avec poignée extérieure cadenassable en tête
  • Portes-fusibles de protection + fusibles
  • 1 contacteur de sécurité
  • Boucle de sécurité externe sur bornes (modèle ARC et ART)

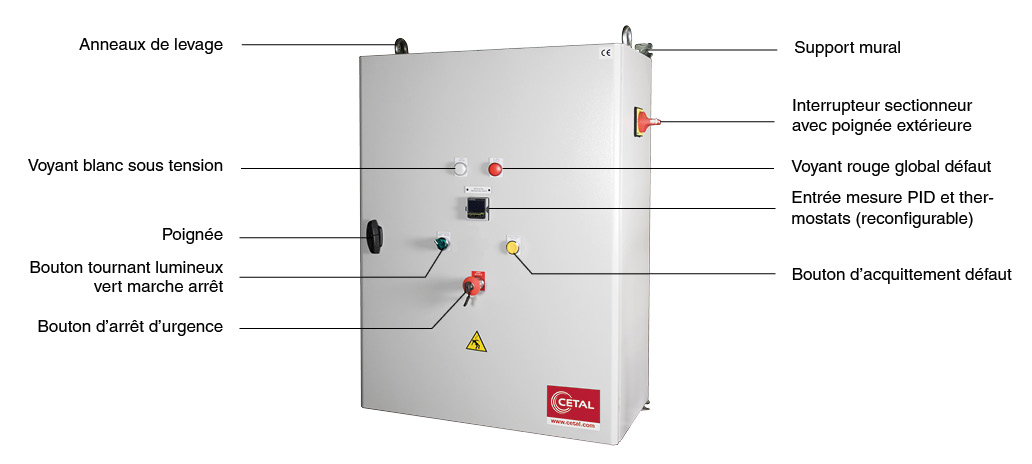

En face avant

  • Bouton tournant lumineux vert marche arrêt
  • Voyant blanc sous tension
  • Voyant rouge global défaut
  • Bouton d’acquittement défaut (modèle ART)
  • Bouton d’arrêt d’urgence

Données techniques

  • Boîtiers étanches en tôle d’acier avec degré de protection IP54
  • Finition poudre époxy-polyester aspect structuré 60 μm, couleur gris RAL7035
  • Alimentation en TRI 400 V + Terre sans Neutre
  • Transformateur de sécurité
  • Contacteur de ligne de sécurité indépendant de la régulation
  • Les régulateurs PID et les thermostats électroniques sont équipés d’une entrée mesure configurée d’usine reconfigurable par l’utilisateur :
    • PT100 plage de -200 à 200°C
    • TC J, plage de 0 à +450°C
    • TC K, plage de 0 à +1200°C
  • Support mural inclus
  • Raccordement des éléments chauffants via bornier, presse-étoupes fournis
  • Possibilité d’installer un arrêt d’urgence déporté et un Marche Arrêt à distance
  • Informations disponibles sur bornier libre de tout potentiel :
    • État marche
    • Global défaut
    • Arrêt d’urgence

Tous nos coffrets répondent aux normes IEC-EN-61639 / IEC-EN-60364 / IEC-EN 60204, directive basse tension 2014/35/UE, CE

Alimentation et régulation par thermostat (On/Off) et/ou limiteur extérieur pilotant un contacteur mécanique

Référence

Puissance nomi-

nale max. (KW)

Dimensions (mm)

Poids

Hauteur

Largeur

Profondeur

(Kg)

ARS 004

3,5

400

300

200

10

ARS 008

8,00

400

300

200

10

ARS 013

13,00

400

300

200

12

ARS 023

23,00

500

300

200

18

ARS 035

35,00

600

500

250

35

ARS 047

47,00

600

500

250

40

ARS 064

64,00

600

500

250

45

ARS 085

85,00

800

600

250

50

Cuve, stockage
Ex : ballon d’eau chaude

Alimentation et régulation par un régulateur PID autoadaptatif pilotant un contacteur mécanique de régulation

Référence

Puissance nomi-

nale max. (KW)

Dimensions (mm)

Poids

Hauteur

Largeur

Profondeur

(Kg)

ARC 004

3,5

600

500

200

25

ARC 008

8,00

600

500

200

35

ARC 013

13,00

600

500

200

35

ARC 023

23,00

600

500

200

38

ARC 035

35,00

600

500

250

38

ARC 047

47,00

600

500

250

42

ARC 064

64,00

600

500

250

55

ARC 085

85,00

800

600

250

55

Réseau à forte inertie
(boucle fermée)
Ex : réseau chauffage eau, fluide thermique

Alimentation et régulation par un régulateur PID autoadaptatif pilotant un contacteur statique de régulation

Référence

Puissance nomi-

nale max. (KW)

Dimensions (mm)

Poids

Hauteur

Largeur

Profondeur

(Kg)

ART 004

3,5

600

500

200

25

ART 008

8,00

600

500

200

35

ART 013

13,00

600

500

250

35

ART 023

23,00

600

500

250

38

ART 035

35,00

600

600

300

38

ART 047

47,00

600

600

300

42

ART 064

64,00

1000

600

300

75

ART 085

85,00

1000

600

400

90

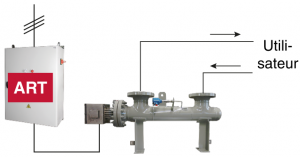

Réseau à faible inertie
(boucle ouverte)
Ex : réchauffeur de gaz ou de produit sensible

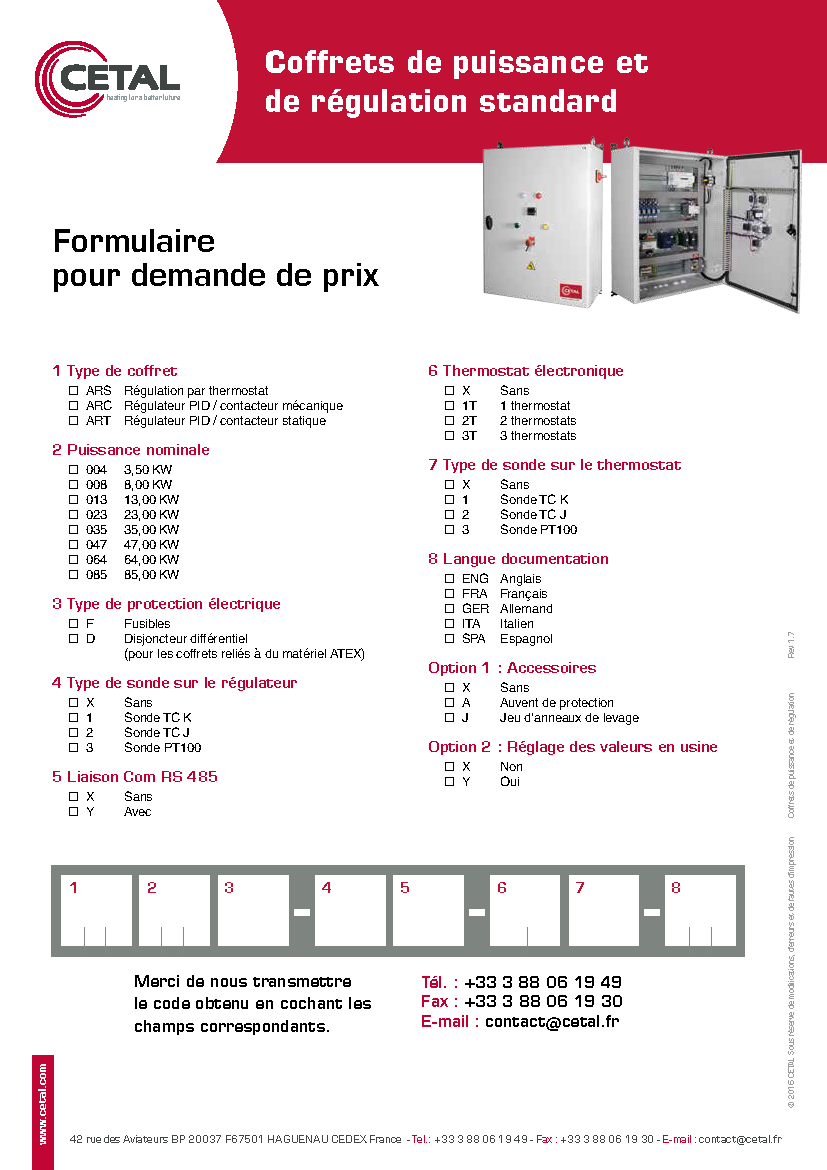

Options

Pour tous les modèles

  • Auvent de protection (toit) ou anneaux de levage

Pour les modèles ARC et ART

  • Boucle de sécurité externe sur bornes
  • Thermostat de sécurité électronique
  • Liaison com 2 fils type RS 485 sur le régulateur PID

Pour les coffrets reliés à du matériel ATEX : Disjoncteur différentiel 30 mA
