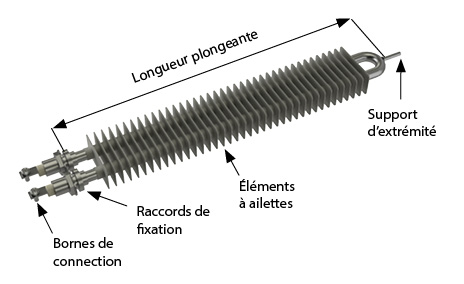

Résistances à ailettes

Les résistances à ailettes sont conçues pour chauffer de l’air ou des gaz non corrosifs par convection naturelle ou forcée.

La conception est basée sur les spécificités des process de nos clients: fluide à chauffer (type et propriétés), température, pression, type d’échange thermique (stagnant ou en mouvement), environnement (ATEX/IECEx ou non, sur terre ou sur mer, etc.).

Les résistances à ailettes sont la meilleure solution pour le chauffage d’air par convection dans les fours industriels, les armoires de séchage et les installations ou les équipements de climatisation.

La fiabilité et la robustesse sont des principes clés pour nos ingénieurs.

Présentation du produit

  • Puissance de 200 W à 10 kW ou plus
  • Éléments en inox équipés d’ailettes électrozinguées
  • Ailettes rectangulaires, rondes ou spiralées
  • Fixation par raccords en acier sertis
  • Raccordement standard par bornes à étriers ou tiges filetées
  • Particulièrement adaptés pour le chauffage d’enceintes ou de fluides gazeux en convection naturelle ou forcée
  • Température max. du tube:
    • 350°C pour les ailettes en acier
    • 600°C pour les ailettes en inox (option)
  • Utilisés par exemple pour la réalisation de batteries

Avantages

  • Fiabilité et robustesse des éléments chauffants. Matières premières de haute qualité.
  • Différents types d’ailettes : rectangulaires, rondes, spiralées.

Conditions de fonctionnement

  • Atmosphère explosible (ATEX/IECEx) et NEC 505
  • Sur terre ou en mer

Gaz

  • Air, charge maximum 0,1 – 8 W/cm² conformément à la température de peau, matériau : 321
  • Gaz non corrosif

Description technique

La charge surfacique, le diamètre du tube et le matériau du tube sont choisis afin d’optimiser la fiabilité et la robustesse (corrosion, température) des équipements CETAL.

Technologies

  • Eléments chauffants blindés

Diamètres & matériaux des tubes

  • Diamètres des tubes : 8,5 / 10 / 16 mm
  • Matériaux des tubes : Acier Inoxydable AISI 304 ou AISI 321
  • Type de tube : tube roulé-soudé

Fabrication

  • 100% des composants proviennent de fournisseurs européens de haute qualité
  • 100% de la production est réalisée dans notre usine CETAL



















  1. Bornes de connexion
  2. Tube
  3. Isolant : oxyde de magnésium (MgO), assure un bon isolement diélectrique et une bonne conductivité thermique.
  4. Fil résistif : en alliage de nickel chrome, 80/20, il constitue la partie active de l’élément chauffant (effet Joule).
  5. Non chauffant
  6. Garniture d’étanchéité : elle assure l’isolement contre l’humidité extérieure. Sa nature (silicone, résine, ciment) dépend de l’application industrielle, du milieu extérieur et de la température.
  7. Isolant de sortie : en stéatite ou corindon, il assure l’isolation diélectrique.

Type B 100

  • Tige filetée acier ou inox

Dimensions Ø des tubes
Ø mm C I 6,5 8,5 10 13,5 16
M4 x 0,7 20 5
M4 x 0,7 20 5
M4 x 0,7 20 5
M5 x 0,8 30 10
M5 x 0,8 30 10
M6 x 1 35 10
M6 x 1 35 10
M8 x 1,25 35 10
M8 x 1,25 35 10

Type B 200

  • Tige lisse

Dimensions Ø des tubes
Ø mm C I 6,5 8,5 10 13,5 16
2 20 5
3,5 25 5

Type B 300

  • Câble suivant température d’utilisation

Dimensions Ø des tubes
section mm² C 6,5 8,5 10 13,5 16
CÂBLE ÂME CUIVRE ISOLÉ PVC H07VK 70°C
1,5 (1)
2,5 (1)
CÂBLE ÂME CUIVRE ISOLÉ NÉOPRÈNE H07RNF 85 °C
1,5 (1)
2,5 (1)
4 (1)
1,5 (1)
2,5 (1)
4 (1)
6 (1)
10 (1)
CÂBLE ÂME CUIVRE ISOLÉ SILICONE 180°C
1,5 (1)
2,5 (1)
4 (1)
6 (1)
CÂBLE ÂME CUIVRE ISOLÉ TRESSE DE VERRE 280°C
1 (1)
1,5 (1)
2,5 (1)
4 (1)
6 (1)
CÂBLE ÂME NICKEL ISOLÉ 700°C
1,5 (1)
2,5 (1)
4 (1)
6 (1)

(1)longueur de câble à la demande

Dimensions Ø des tubes
section mm² C 6,5 8,5 10 13,5 16
CÂBLE ÂME NICKEL ISOLÉ TRESSE DE VERRE 350°C / 450°C
1 (1)
2,5 (1)
2,5 (1)
4 (1)
6 (1)

(1) longueur de câble à la demande

Dimensions Ø des tubes
section mm² C 6,5 8,5 10 13,5 16
TRESSE NICKEL NU, OPTION PERLÉ
1,5 (1)
2,5 (1)

(1) longueur de câble à la demande

Type B 400

  • Languette 6,35

Dimensions Ø des tubes
Description C I 6,5 8,5 10
Simple droite 25 5
Simple courbée 23 5
Simple transversale 15 5
Jumelée droite 22 5
Jumelée drapeau 22 5

Type B 500

  • Borne plate

Dimensions Ø des tubes
C I 6,5 8,5 10 13,5 16
25 5
30 10

Type B 600

  • Borne filetée

Code Dimensions Ø des tubes
Ø mm C I 6,5 8,5 10
LAITON : B 614-6 M6 x 1 30 5
INOX : B 623-6 M6 x 1 21 5

Type B 700

  • Borne laiton à vis

Dimensions Ø des tubes
C I 6,5 8,5 10
15 5

Type B 800

  • Stéatite brasable

Dimensions Ø des tubes
Ø mm C I 6,5 8,5 10 13,5 16
M 6 37 13
M 6 37 13
M 8 55 15
Utilisation dans des conditions humides étanche
température de – 60°C à + 200°C
Résistance de dégivrage

Type B 900

  • Borne broche laiton

Dimensions Ø des tubes
Ø mm C I 6,5 8,5 10 13,5 16
6 22 5
6 22 5
  • Ailettes rectangulaires:
    • Diamètre de tube 8,5 & 10 mm : 50 x 25 mm en acier galvanisé ou inox
    • Diamètre de tube 16 mm : 80 x 40 mm en acier galvanisé ou inox
  • Ailettes rondes :
    • Diamètre de tube 8,5 & 10 mm : 24 mm en acier galvanisé ou inox
    • Diamètre de tube 16 mm : 40 mm en acier galvanisé ou inox
  • Ailettes spiralées:
    • Diamètre de tube 10 mm : 26 mm en inox AISI 430

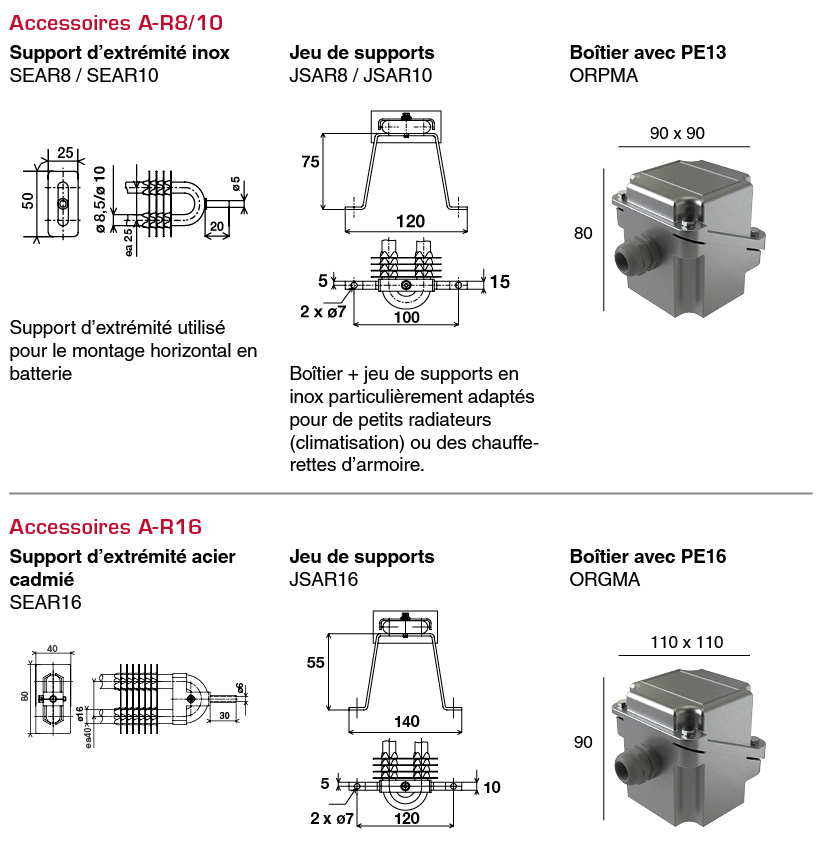

  • Les ailettes en acier electrozingué ou en inox sont enfilées sans jeu
  • Raccords en acier ou inox sertis ou soudés
  • Livrées avec rondelles et écrous
  • Selon les directives européennes CE (marquage CE pour l’Europe)
  • Certificats ATEX/IECEx pour les composants ou le système
  • EAC CU&TR, c CSA us (NEC 505)

Contrôles électriques

  • Contrôle de la valeur ohmique à froid : -5% à +10% de la valeur nominale de la résistance.
  • Contrôle d’isolement : sous 500 V, valeur minimum à froid > 100 Megohms
  • Contrôle diélectrique : (2U + 1000 V)  x 1,2 pendant 1 seconde
  • Le courant de fuite et la rigidité diélectrique à chaud peuvent être mesurés sur un échantillon à la température de fonctionnement (sur demande).
  • 100% des éléments chauffants sont contrôlés avant expédition (contrôle final).

Contrôles mécaniques

  • Contrôle visuel

Contrôles dimensionnels

  • Les dimensions critiques sont contrôlées.
