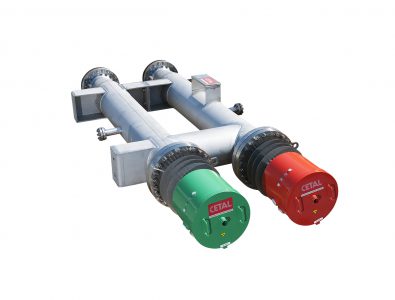

Réchauffeurs à circulation

Les réchauffeurs à circulation sont conçus pour chauffer des liquides, gaz, ou mélanges.

La conception est basée sur les spécificités des process de nos clients : fluide à chauffer (type et propriétés), température, pression, débit, environnement (ATEX/IECEx ou non, sur terre ou sur mer, etc.).

Les réchauffeurs permettent de chauffer des fluides tels que :

  • Eau, eau surchauffée, fluide thermique, huile, carburant lourd et huile, fluide corrosif
  • Air, vapeur (surchauffeur), azote, hydrogène, gaz naturel, butane, propane…

CETAL propose une solution complète : thermoplongeur sur bride, corps et coffret électrique (option)

La fiabilité et la robustesse sont des principes clés pour nos ingénieurs.

Présentation du produit

  • Puissance jusqu’à 5 MW (5 000 kW)
  • Charge surfacique de 0,1 à 20 W/cm²
  • Température du process jusqu’à +900°C
  • Tension max. 690 V
  • Corps en acier ou inox
  • Code de construction : CODAP, ASME
  • Pression jusqu’à 300 bars

Avantages

  • Large choix de matériaux et d’options selon les process de nos clients et conditions d’utilisation
  • Bénéficier de l’expertise de CETAL, concepteur et fabricant d’équipements chauffants depuis 50 ans.
  • Équipement disponible pour un usage dans un environnement explosible ou dans un environnement sain
  • Les contrôles réalisés tout au long de la chaîne de conception et de fabrication nous permettent de vous fournir un produit qui conviendra parfaitement à votre process.

Conditions de fonctionnement

  • Normal (non-ATEX)
  • Atmosphères explosibles (ATEX/IECEx) et NEC 505
  • Conditions extrêmes :  -60°C à +80°C
  • Fluide : de -270°C (3K) à 1000°C
  • Sur terre ou en mer
  • Atmosphère salée
  • Pression : 300 bars (DESP)
  • Montage vertical or horizontal

Eau

  • Eau stagnante, charge maximum 8 – 12 W/cm², matériaux : cuivre, 321, 316L
  • Eau en circulation traitée, charge maximum 10 – 16 W/cm², matériaux : cuivre, 316L, incoloy 800, incoloy 825
  • Eau boriquée, charge maximum 8 W/cm², matériaux : 316L
  • Eau chaudière / surchauffée, charge maximum 8 – 16W/cm², matériaux : 316L, incoloy 800, incoloy 825
  • Eau chlorée, charge maximum 6 W/cm², matériaux : incoloy 825
  • Eau de mer, charge maximum 3,5 – 6 W/cm², matériaux : incoloy 825, inconel 600
  • Eau déminéralisée / désionisée / distillée / adoucie, charge maximum 4 – 6 W/cm², matériaux : 316L, incoloy 800, incoloy 825
  • Eau sanitaire, charge maximum 4 – 8 W/cm², matériaux : cuivre, 316L, incoloy 825
  • Soude caustique (2%, 10%, <30%, 70%), charge maximum 2,3 – 7 W/cm², matériaux : 316L, incoloy 825, inconel 600

Pétrole

  • Fuel de préchauffage, fuel diesel léger, Fuel diesel standard, charge maximum 1 – 2 W/cm², matériaux : 321, 316L
  • Fuel lourd, charge maximum 0,5 – 3,5 W/cm² selon le grade, matériaux : 316L
  • Gazole, kérozène, charge maximum 3 – 3,5 W/cm², matériaux : 316L
  • Huile de machine SAE 10, 30, 40 & 50, charge maximum 2 – 3,5 W/cm², matériaux : 316L
  • Huile minérale, charge maximum 0,5 – 3,5 W/cm² selon la température, matériaux : 321, 316L
  • Huile de lubrification, charge maximum 2,3 W/cm², matériaux : 321, 316L

Acides et fluides corrosifs

  • Acide acétique, charge maximum 6 W/cm², matériaux : 316L, incoloy 825
  • Acide borique, charge maximum 6 W/cm², matériaux : incoloy 825
  • Acide chlorhydrique, fluorhydrique, nitrique, sulfurique, charge maximum 1,5 W/cm², matériaux : revêtement téflon
  • Acide borique, charge maximum 6 W/cm², matériaux: incoloy 825
  • Bains alcalins, charge maximum 6 W/cm², matériaux: 321 (aucun composant corrosif), 316L
  • Bains de phosphatation, charge maximum 4 W/cm², matériaux : 316L, incoloy 825

Glycol

  • Ethylène glycol, Propylène glycol, 4 – 8 W/cm² selon la concentration, matériaux : 321, 316L

Autres

  • Asphalte, goudron et autres composants lourds ou hautement visqueux, charge maximum 0,5 – 1,5 W/cm², matériaux : 316L
  • Lait, charge maximum 0,3 W/cm², matériaux : 316L

Gaz

  • Air, charge maximum 0,1 – 8 W/cm² conformément à la température de peau, matériaux : 321
  • Air pulsé, charge maximum 0,1 – 8 W/cm² conformément à la température de peau, matériaux : 309
  • Gaz naturel, charge maximum 0,1 – 8 W/cm² conformément à la température de peau, matériaux : 321, 316L
  • Argon, Azote, charge conformément à la température de peau, matériaux : 321, 316L, incoloy 825, inconel 600
  • Propane, butane, charge conformément à la température de peau, matériaux : 321, 316L
  • Oxygène, hydrogène, charge conformément à la température de peau, matériaux : 316L

Solides

  • Oxychloration, charge maximum 3 W/cm², matériaux : incoloy 800, incoloy 825
  • Calcination, charge maximum 3 W/cm², matériaux : incoloy 800, incoloy 825
  • Régénérateur hydrocarbonate, charge maximum 2 W/cm², matériaux : incoloy 800, incoloy 825

Description technique

La charge surfacique, le diamètre du tube et le matériau du tube sont choisis afin d’optimiser la fiabilité et la robustesse (corrosion, température) des équipements CETAL.

Technologies

  • Eléments chauffants blindés

Diamètres & matériaux des tubes

  • Diamètres des tubes : 6,5 / 8,5 / 10 / 13,5 / 16 mm
  • Matériaux des tubes :
    • Acier Inoxydable : AISI 321 (1.4541) / AISI 316L (1.4404) / AISI 309 (1.4828)
    • Autres : Incoloy 800 (1.4876) / Incoloy 825 (2.4858) / Inconel 600 (2.4816)
    • Titane
  • Revêtements spécifiques : Teflon™ (PTFE) / Halar®
  • Type de tube : tube roulé-soudé, tube sans soudure (sur demande)

Fabrication

  • 100% des composants proviennent de fournisseurs européens de haute qualité
  • 100% de la production est réalisée dans notre usine CETAL

















  1. Bornes de connexion
  2. Tube
  3. Isolant : oxyde de magnésium (MgO), assure un bon isolement diélectrique et une bonne conductivité thermique.
  4. Fil résistif : en alliage de nickel chrome, 80/20, il constitue la partie active de l’élément chauffant (effet Joule).
  5. Non chauffant
  6. Garniture d’étanchéité : elle assure l’isolement contre l’humidité extérieure. Sa nature (silicone, résine, ciment) dépend de l’application industrielle, du milieu extérieur et de la température.
  7. Isolant de sortie : en stéatite ou corindon, il assure l’isolation diélectrique.

Selon le process et l’environnement : acier, inox ou incoloy

  • Documentation standard
    • Certificat de conformité à la commande
    • Schéma de câblage
    • Notice
  • Documentation sur demande
    • Fournie selon les directives, normes et codes de construction
    • Qualifications des soudeurs (QS)
    • Qualifications des modes opératoires de soudage (QMOS)
    • Documentation DESP
    • Certificats matière type 3.1 suivant NF EN 10204
  • Certificats ATEX/IECEx pour les composants ou le système
  • Selon les directives européennes CE (marquage CE pour l’Europe)
  • EAC CU&TR, c CSA us (NEC 505)
  • Code de construction : CODAP, ASME

Contrôles électriques

  • Contrôle de la valeur ohmique à froid : -5% à +10% de la valeur nominale de la résistance.
  • Contrôle d’isolement : sous 500 V, valeur minimum à froid > 100 Megohms
  • Contrôle diélectrique : (2U + 1000 V)  x 1,2 pendant 1 seconde
  • Le courant de fuite et la rigidité diélectrique à chaud peuvent être mesurés sur un échantillon à la température de fonctionnement (sur demande).
  • 100% des éléments chauffants sont contrôlés avant expédition (contrôle final).

Contrôles mécaniques

  • Contrôle visuel
  • Radiographie (sur demande)
  • Tests de liquide pénétrant
  • Tests de contrôle pression
  • Tests ultrasons
  • Tests magnétiques

Contrôles dimensionnels

  • Les dimensions critiques sont contrôlées.

Autres contrôles / opérations

  • Tests Hélium (sur demande)
  • Dégraissage
  • Nettoyage à l’argon

Contrôles externes

  • Contrôles externes sur demande
  • Nettoyage et décapage (Acier inoxydable)
  • Sablage (Acier)
  • Peinture (Acier)
  • Séchage à l’air
  • Inertage à l’azote
  • Boulonnerie (+10% pièces de rechange)
  • Joints (Pour test hydraulique, en fonctionnement et rechange)
  • Contre-brides pleines pour piquages (en plastique, bois,…)
  • Contre-brides à collerette pour piquages
  • Contre-brides à collerette pour évent et purge
  • Isolation
